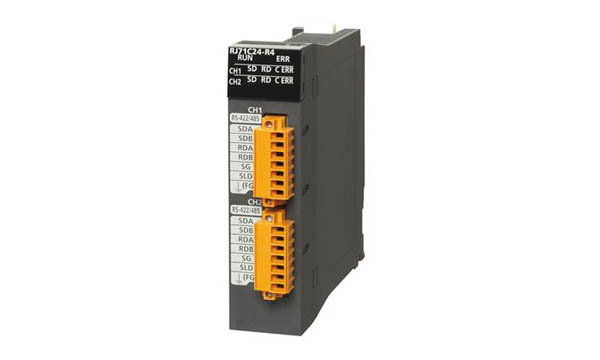

RJ71C24-R4

产品参数1：CH1：RS-422/485标准(双片插入式端子排)

产品参数2：CH2：RS-422/485标准(双片插入式端子排)

产品参数3：线路：全双工通信/半双工通信

上架时间：2023-05-24 13:31:40

三菱PLCRJ71C24-R4是三菱iQ-R系列网络模块(串行通信模块)，2通道RS-422/485接口。RJ71C24-R4网络模块(串行通信模块)产品详细介绍【接口】 ◆ CH1：RS-422/485标准(双片插入式端子排) ◆ CH2：RS-422/485标准(双片插入式端子排)【通信方式】 ◆ 线路：全双工通信/半双工通信 ◆ MC协议...

立即咨询咨询热线：02150388015

三菱PLC RJ71C24-R4是三菱iQ-R系列网络模块(串行通信模块)，2通道RS-422/485接口。

RJ71C24-R4网络模块(串行通信模块)产品详细介绍

【接口】
  ◆ CH1：RS-422/485标准(双片插入式端子排)
  ◆ CH2：RS-422/485标准(双片插入式端子排)
【通信方式】
  ◆ 线路：全双工通信/半双工通信
  ◆ MC协议通信：半双工通信
  ◆ 通信协议通信：全双工通信/半双工通信
  ◆ 无顺序协议通信：全双工通信/半双工通信
  ◆ 双向协议通信：全双工通信/半双工通信
【同步方式】步调同步方式
【传送速度】1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400(bps)
【数据形式】
  ◆ 起始位：1
  ◆ 数据位：7/8
  ◆ 奇偶付：1(垂直奇偶)/无
  ◆ 停止位：1/2
【访问周期】
  ◆ MC协议通信：C24安装站的CPU模块的END处理时处理1个请求。
  ◆ 通信协议通信：在发送接收的同时.通过专用指令(CPRTCL指令)的执行请求时。
  ◆ 无顺序/双向协议通信：在各发送请求执行发送，接收可随时进行。
【连接线路配且(对象设备侧:CPU模块侧)】
  ◆ RS-422/485：1:1、1:n、n:1、m:n
【数据通信线路配置(对象设备侧:CPU模块侧)】
  ◆ RS-422/485：
      ·MC协议通信：1:1、1:n、m:n
     ·通信协议通信：1:1、n:1
     ·无顺序协议：1:1、1:n、n:1
     ·双向协议通信：1:1
【传送距离(总括长距离)】
  ◆ RS-422/485：最大1200m
【输入输出占用点数】32点(I/O分配:智能32点)
【外部配线适用连接器】9针D-sub(公)螺栓固定类型
【DC5V内部消耗电流】 0.42A
【外形尺寸H*W*D[mm]】106*27.8*110
【重量】0.13kg
