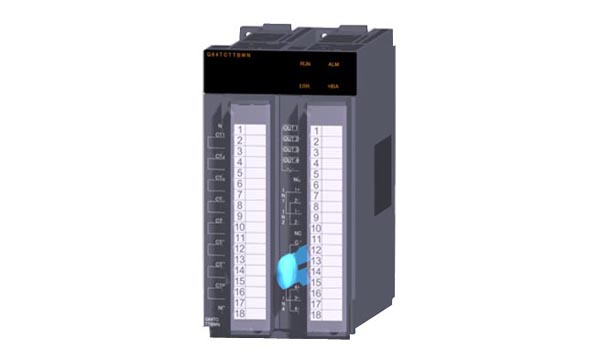

Q64TCTTBWN

三菱PLC温度调节模块Q64TCTTBWN产品规格说明：

[控制输出] 晶体管输出
[温度输入点数] 4通道/模块

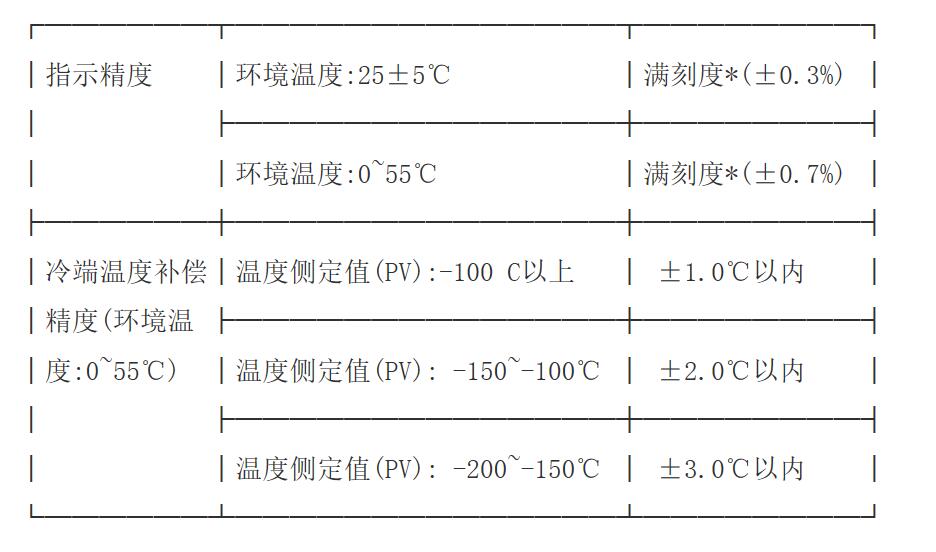

[精度]

[采样周期] 500ms/4 通道( 与使用通道数无关为固定值)
[控制输出周期] 1~100s
[输入阻抗] 1MΩ
[输入滤波器] 0s~100s(0: 输入滤波器OFF)
[传感器补偿值设置] -50.00~50.00%
[传感器输入断线时的动作] 超上限处理
[温度控制方式] PID ON/OFF脉冲或2位置控制
[PID常数范围]
PID常数设置：可通过自动调谐进行设置
比例带(P)：0.0%~1000.0%(0: 2位置控制)
积分时间(I)：0s~3600s(P控制、PD控制的情况下设置为0)
微分时间(D)：0s~3600s(P控制、PI控制的情况下设置为0)
[目标值(SV)设置范围] 所使用热电偶/铂金测温电阻体中设置的温度范围内
[静区设置范围] 0.1~10.0%
[晶体管输出]
输出信号：ON/OFF 脉冲
额定负载电压：10~30VDC
最大负载电流：0.1A/1 点　0.4A/公共端
最大冲击电流：0.4A 10ms
OFF时漏电流：0.1mA 以下
ON时最大电压降：DC1.0V(TYP)　0.1A　DC2.5V(MAX)　0.1A
响应时间：OFF->ON: 2ms 以下　ON->OFF: 2ms以下
[非易失性存储器访问次数] 最多10的12次方
[绝缘方式]
输入端子与可编程控制器电源之间: 变压器绝缘
输入通道之间: 变压器绝缘
[绝缘耐压]
输入端子与可编程控制器电源之间: AC500V　1分钟
输入通道之间: AC500V　1 分钟
[绝缘电阻]
输入端子与可编程控制器电源之间: DC500V 20MΩ以上
输入通道之间: DC500V　20M Ω以上
[加热器断线检测规格]
电流传感器：CTL-12-S36-8(0.0~100.0A)、CTL-12-S36-10(0.0~100.0A)、
CTL-12-S56-10(0.0~100.0A)、CTL-6-P(-H)(0.00~20.00A)
输入精度：满刻度 *(±1.0%)
报警延迟次数：3~255
[输入输出占用点数] 32点2插槽(默认I/O分配:空余16点+智能16点)
[连接端子] 18 点端子排*2
[适用电线尺寸] 0.3mm平方~0.75mm平方
[适用压装端子] R1.25-3(不能使用带套管压装端子)
[内部消耗电流] 0.33A
[外形尺寸] 55.2(W) * 98(H) * 112(D)mm
[重量] 0.30kg

Q64TCTTBWN产品特点及功能介绍

MODBUS/TCP 主从站。

10BASE-T/100BASE-TX。

可连接温度调节器、测量器等MODBUS兼容设备的MODBUS接口模块支持MODBUS@通信的主站功能，可与第三方的各种MODBUS兼容从站设备进行通信三菱Q64TCTTBWN。

支持MODBUS@通信的从站功能，可与第三方可编程控制器等MODBUS@主站设备进行通信Q64TCTTBWN通过连动功能，主站可连接到CH1侧 ( RS-232)并通过QJ71MB91与连接到CH2侧 ( RS-422/485) 的多个从站进行通信三菱Q64TCTTBWN。RS-232接口 ( 1对1) 的MODBUS@主站设备可与多个MODBUS@从站设备进行通信。 (QJ71MB91)可同时使用主站/从站功能。 (QJ71MT91) 三相3线式测量电路数: 4个电路三菱Q64TCTTBWN。

测量项目:耗电量(消耗、再生) 、电流、电压、功率、功率因素等可简单地测量多种能量信息的电能测量模块产品群。仅用一个模块，即可测量与电量(消耗及再生)、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息。无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限下限报警特价批发销售Q64TCTTBWN.只有在ON状态期间，才可测量输出设备所使用的电量。因此可获得设备运行期间的电量以及节拍单位内的电量在一个插槽中使用3相3线式产品多可测量4个电路使用3相4线式产品多可测量3个电路，

因此通过多电路型产品可在较小空间中实施电能测量例如，可使用一个模块测量来自控制面板干线的其他负载特价批发销售Q64TCTTBWN.此外，可使用GX Works2 ( 1.90U版和更高版本)，轻松地设置参数。输出: 4通道。输入 (分辨率): 0~4000:-4000-4000: 0~12000:-1200012000: -16000-16000特价批发销售

Q64TCTTBWN。

输出: DC-100-20V: DCO-20mA

转换速度: 80us/1通道。

18点端子台。

可满足变频器控制等高速转换需求

具有卓越性能的各种模块，

满足从模拟量到定位的各种控制需求。Q系列模块产品包括种类丰富的各种I/O、模拟量和定位功能模块可地满足开关、传感器等的输入输出，温度、重量、流量和电机、驱动器的控制以及要求控制的定位等各行业、各领域的控制需求还可与CPU模块组合使用，实现恰如其分的控制。电源与输出之间变压器隔离。

高缘强度耐压。

可隔离电气干扰，例如电流和噪音等

标准型模拟量输入模块

隔离型模拟量输入模块

无需外部隔离放大器。

不使用通道间隔离型模拟量模块时

使用了通道间隔离型模拟量模块时。

以智能功能拓展控制的可能性。

提供各种模拟量模块，是应用于过程控制应用的理想选择

也可满足高速、高精精度控制需求。

适合用于要要求高速转换控制领域的模拟量模块Q64TCTTBWN。

可提供多种模数和数模转换模块产品。

这这这些模块功能多样，在连接设备时，实现了大的灵活性三菱Q64TCTTBWN。更换用电池。

初始电压3.0V。

更换用大容量电池模块不带电缆。

电流容量: 18000mAh。

使用寿命:5年。

外形尺寸: 98*55.2*87mm
