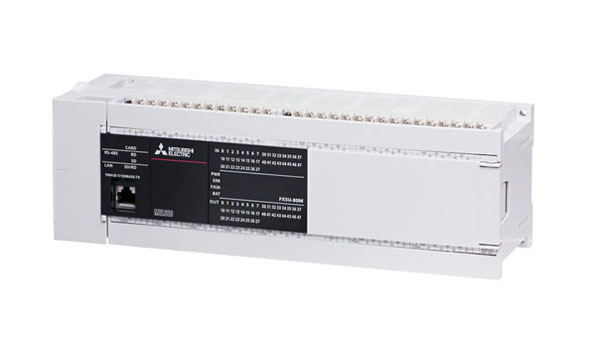

FX5U-80MT/ES

三菱PLC内置40入/40出AC电源晶体管漏型
FX5U-80MT/ES参数说明：AC电源 DC输入装卸式端子排连接；输入40点 DC24V 漏型/源型；输出40点晶体管漏型；内置2通道模拟量输入/1通道模拟量输出；内置最大8通道高速计数器 200kHz；内置4轴 200kHz；Ethernet/RS-485各1通道。

三菱PLC内置40入/40出晶体管漏型AC电源FX5U-80MT/ES产品规格说明
[FX5U-80MT/ES输入规格]
. 输入形式：漏型/源型
. 输入点数：40点
. 连接状态：拆换式端子台(M3螺丝)
. 输入信号电压:DC24V +20%,-15%
. 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
. 输入电阻：4.3KΩ(X020以后是5.6KΩ)
. 输入ON电流:3.5mA以上(X020以后，3.5mA)
. 输入OFF电流:1.5mA以下
. 输入响应频率数：
X000~X005：200kHz
X006~X007：200kHz
X010~X017：10kHz
. 输入响应时间(H/W滤波延迟):
X000~X005：ON时2.5μs以下，OFF时2.5μ以下
X006~X007：ON时2.5μs以下，OFF时2.5μ以下
X010~X017：ON时30μs以下，OFF时50μ以下
. 输入响应时间(数字滤波设定值):无,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鸭钩)
. 输入信号形式:无电压触点输入漏型：NPN集电极开路晶体管、源型：PNP集电极开路晶体管

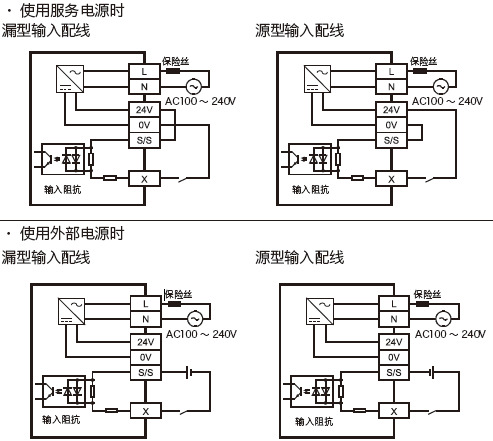

输入电路图

FX5U-80MT/ES输出规格]
.
输出类型：晶体管(集电极开路)/漏型输出
. 输出点数:40
. 连接状态：可拆换电子台(M3螺丝)
.
外部电源:DC5~30V
. 最大负载： 0.5A/1点

. 开路漏电流：0.1mA以下/DC30V
.
ON时电压降低：1.0V以下(Y000~Y003)、Y004以后1.5V以下
.
响应时间：
Y000~Y003：2.5μs以下/10mA以上
1.5V以下(DC5~24V)
Y004以后： 0.2ms以下/200mA以上(DC24V)

. 回路绝缘:光电耦合器绝缘
.
显示输出表示:输出ON时LED灯亮

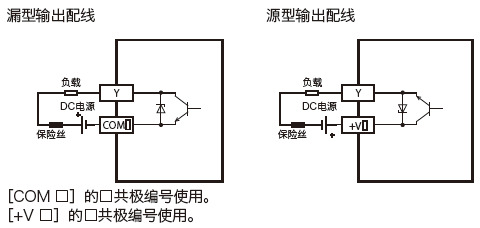

. 输出电路图

电源规格]
. 额定电压：AC100~240V
.
电压允许范围：AC85~264V
. 额定频率：50/60Hz
. 允许瞬时悼电时间：l0ms以下
. 电源保险丝：250V 5A
计时延时保险丝
. 冲击电流：最大30A 5ms以下/AC100V、最大60A
5ms以下/AC200
. 消耗电力(*1)：45W
.
DC5V电源容量(*3)：1100mA
. DC24V电源容量(*2
*3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
备注：
*1:CPU模块可连接最大数量模块时，且DC24V服务电源达到最大消耗电源时的数值。(包括输入电路的电流部分)
*2:连接I/O模块时消耗DC24V服务电盆，致使可使用的电量将减少。
*3:
FX5UC-32MT/口为内部供给电源。

[FX5U-80MT/ES一般规格]
.
使用环境湿度：0~55℃
. 保存环境温度：-25~75℃
. 使用环境湿度：5~95%RH,无结露
.
保存环境湿度：5~95%RH,无结露

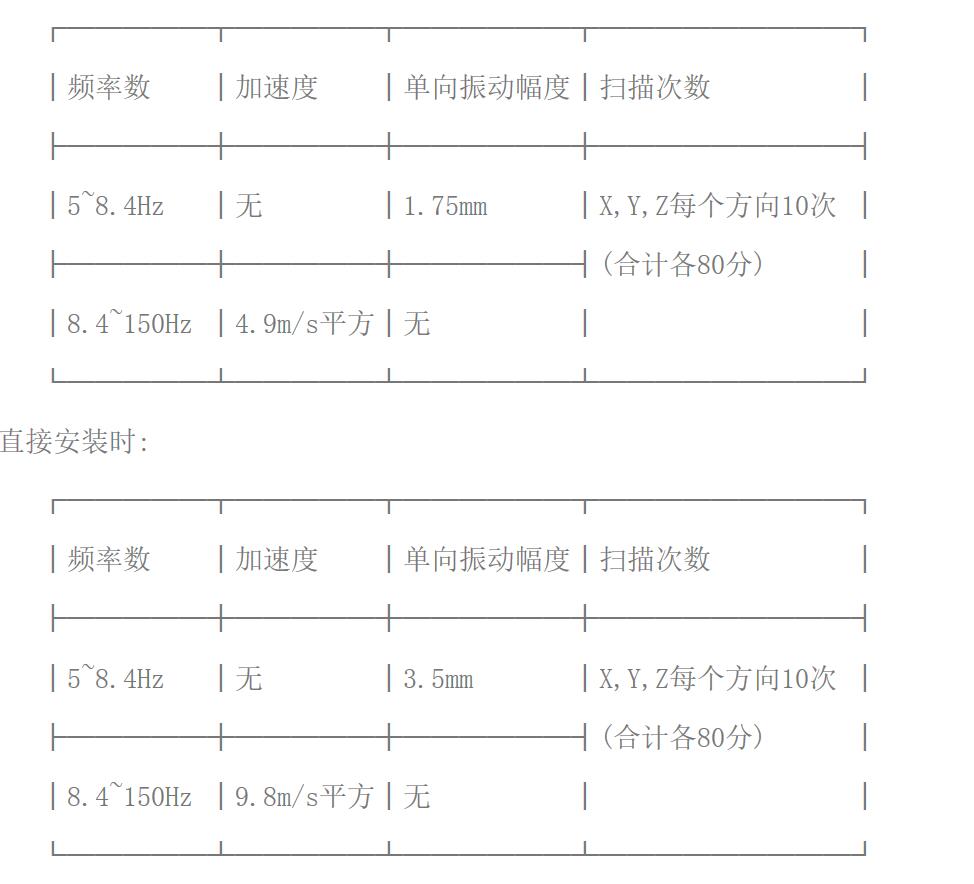

. 耐振动：

安装DIN轨道时:


. 耐撞击：147m/s平方，作用时间11ms，以正弦半波脉冲向X,Y,Z各双方向3次
.
接地：D种接地(接地电阻:100Ω以下)<不可与强电系产品共通接地>
.
使用环境：无腐食性，可燃性气体，导电性粉尘不严重
.
使用标准高度：0~2000m
. 安装场所：电气柜内
.
过电压等级：Ⅱ以下
. 污染级别：2以下
.
设备级别：级别2
