产品参数1:显示软元件:TFT彩色液晶屏

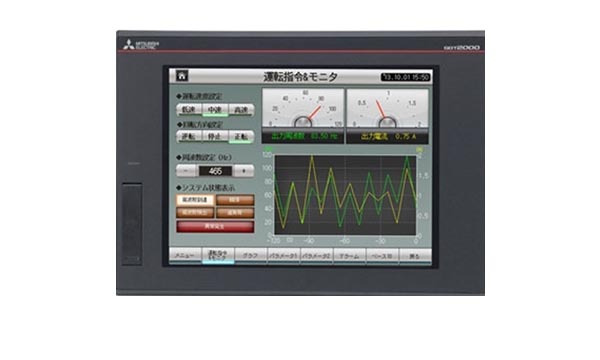

产品参数2:GT2712-STBD画面尺寸:12.1寸
产品参数3:GT2712-STBD分辨率:SVGA:800*600点
上架时间:2023-03-28 15:04:08
三菱触摸屏价格|GT2712-STBD|三菱伺服代理|新宝减速机代理|西门子伺服代理|三菱伺服价格|新宝减速机价格...
立即咨询咨询热线:02150388015
GT2712-STBD性能规格:
[显示部*1*2]
显示软元件:TFT彩色液晶屏
GT2712-STBD画面尺寸:12.1寸
GT2712-STBD分辨率:SVGA:800*600点
显示尺寸:246(9.685)(W)*184.5(7.264)(H) mm(inch)
显示字符数:
16点阵标准字体时:50字*37行(全角)
12点阵标准字体时:66字*50行(全角)
显示颜色:65536色
亮度调节:32级
背景灯:LED(不能更换)
背景灯寿命*3:约60000小时(使用环境温度25℃,显示亮度50%时的时间)
[触摸屏*4]
方式:模拟电阻膜方式
键尺寸:最小2*2点(每键)
同时按下:最大2点
寿命:100万次以上(操作力度0.98N以下)
[人体感应器]
检测距离:无
检测温度:元
[用户存储器容量]
用户存储器容量:存储用存储卡(ROM):57MB、动作用存储卡(ROM):128MB
寿命(写入次数):10万次
[内部时钟精度]±90秒/月(环境温度25℃)
[电池]GT11-50BAT型锂电池,环境温度25℃约5年(寿命)
[内置接口]
RS-232
lch:115200/57600/38400/19200/9600/4800bps
接口形状:D-sub9针(公)
RS-422/485
lch:115200/57600/38400/19200/9600/4800bps
接口形状:D-sub9针(母)
以太网:
lch数据传送方式:10BASE-T/100BASE-TX
接口形状:RJ-45(模块插头)
USB(host):最大传送速度--High-Speed 480Mbps接口形状:USB-A
2ch(前面/背面)(GT2712-STBA,GT2712-STBD)
lch(背面)(GT2712-STWA,GT2712-STWD)
USB(设备):最大传送速度--High-Speed 480Mbps 接口形状:USB Mini-B
lch(前面)(GT2710-STBA,GT2710-STBD,GT2710-VTBA,GT2710-VTBD)
lch(背面)(GT2710-VTWA,GT2710-VTWD)
SD卡:lch支持SDHC(最大32GB)
扩展接口:通讯模块/选项模块安装用
扩展辅助接口:选项模块安装用
侧面接口:通讯模块安装用
蜂鸣器输出:单音(音程、音长可调整)
POWER LED:发光色:2色(蓝色、橙色)
保护结构:正面:IP67F*5柜内:IP2X
GT2712-STBD外形尺寸:316(12.44)(W)*246(9.55)(H)*52(2.05)(D) mm(inch)
GT2712-STBD面板开口尺寸/GT2712-STBD开孔尺寸:302(11.89)(W)*228(8.98)(H) mm(inch)
重量(安装配件除外):2.4KG
对应软件包:GT Works3 Versionl.108N以后
备注:
*1、基于液晶面板的特性,有时会出现亮点(常亮的点)和暗点(常暗的点).
液晶面板由大量显示元件构成,无法100%确保不发生亮点和暗点.
而且,由于液晶面板的个体差异,可能会出现色调不同、亮度不均匀、闪烁等现象。
这些现象由产品的特性所决定,并非产品不良或故障,敬请谅解。
*2、受到震动、撞击、或在特定显示颜色下有时会出现闪烁。
*3、将屏幕保护背景灯设置为OFF,可以防止烧损显示部分,延长背景灯的寿命。
*4、使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂·前端半径:0.8mm以上
*5、对USB防护罩的PUSH记号进行压实、锁止操作即可对应IP67F。(在USB防护罩打开的状态下,保护构造为IP2X)
*6、不保证适合客户的所有环境。此外,在长时间有油、化学品的环境中或充满油雾的环境中可能会无法使用。
GT2712-STBD输入电源DC24V
电源电压:DC24V(+25%,-20%)
耗电量:
最大负载时:45W以
本体单体:18W以下
本体单体 背景灯熄灭时:8W以下
冲击电流:5A以下(2ms、环境温度250C、最大负载时)
容许瞬停时间:10ms以内
噪声耐量:噪声电压1500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器
耐电压:电源端子总括-地线间AC350V 1分钟
绝缘电阻:电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
适用电线尺寸:0.75mm2~2mm2
适用压接端子:M3螺栓用的压接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
适合的紧固扭矩(端子排端子螺栓):0.5N.m~0.8N.m
