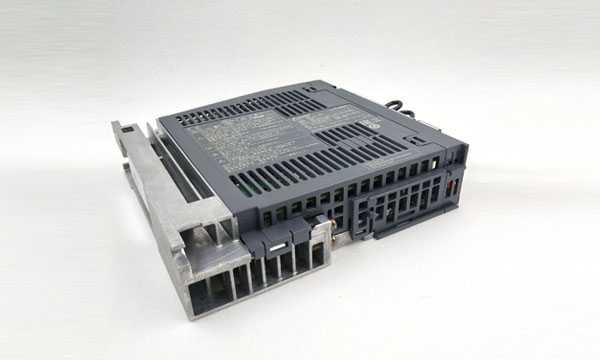

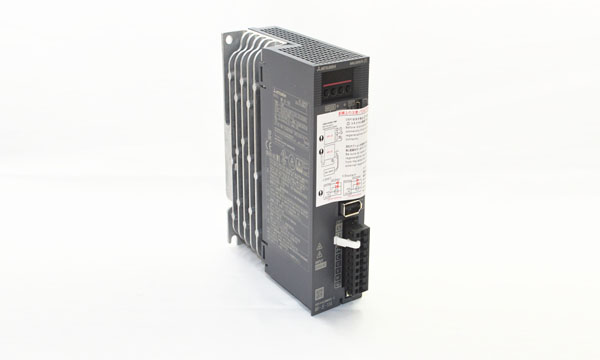

MR-J4-70A三菱伺服驱动器的详细规格说明:
【输出】
◆ 额定电压:三相AC 170V
◆ 额定电流[A]:5.8(70A)
【主电路电源输入】
◆ 电源·频率:三相或者单相AC200V~240V 50Hz/60Hz
◆ 额定电流[A]:3.8
◆ 允许的电压变动:三相或者单相AC170V~264V(70A或更小)
◆ 允许的频率变动:±5%以内
【MR-J4-70A三菱伺服驱动器控制电路电源输入】
◆ 电源·频率:单相AC200V- 240V 50Hz/60Hz
◆ 额定电流[A]:0.2
◆ 允许的电压变动:单相AC170V~264V
◆ 允许的频率变动:±5%以内
◆ 消耗电量:30W
◆ 浪涌电流[A]:20~30
【接口用电池】
◆ 电源·频率:DC24V ±10%
◆ 电源容量[A]:0.5(包含CN8接头信号)
【控制方式】正弦波PWM控制电流控制方式
【动态制动器】内置
【通信功能】
◆ USB:与个人电脑等的连接(对应MR Configurator2)
◆ RS-422:预计支持
【位置控制模式】
◆ 最大输入脉冲频率:4Mpps(差动输入时),200kpps(集电极开路输入时)
◆ 定位反馈脉冲:编码器分辨率(伺服电机梅旋转一周的分辨率): 22位
◆ 指令脉冲倍率:电子齿轮A/B倍 A=1~6777216,B=1~6777216, 1/10 < A/B < 4000
◆ 定位完成脉冲宽度设定:0pulse~165535pulse(指令脉冲单位)
◆ 误差过大:±3转
◆ 转矩限制:通过参数设定或者外部模拟量输入((DC0V~+10V/最大转矩)进行设定
【速度控制模式】
◆ 速度控制范围:模拟量速度指令1:2000,内部速度指令1:5000}
◆ 模拟量速度指令输入:DC0V~±10V/额定转速(通过【Pr.PC12】能够更改10V时的转速)
◆ 速度变动率:±0.01%以下(负载变化:0%~100%), 0%(电源变化±10%) ±0.2%以下(环境温度:25±10℃)仅限拟量速度指令时
◆ 转矩限制:通过参数设定或者外部模拟量输入((DC0V~+10V/最大转矩)进行设定
【转矩控制模式】
◆ 模拟最转矩指令输入:DC0V~±8V/最大转矩(输入阻抗:10kΩ~12kΩ)
◆ 速度制限:通过参数设定或者外部模拟量输入((DC0V~±10V/额定转速)进行设定
【保护功能】
◆ 过电流保护、再生过电压保护、过载保护(电子热继电器)、伺服电机过热保护、编码器异常保护、再生异常保护、电压不足保护、瞬时掉电保护、超速保护、误差过大保护
【安全功解】STO(IEC/EN 61800-5-2)
【安全性能】
◆ 第三者认证规格(注6):ENISO 13849-1 种类3 PL d. EN 61508 SIL 2, EN 62061 SIL CL2, EN 61800-5-2 SIL2
◆ 响应性能:8ms以下(STO输入OFF-->能源切断)
◆ 测试脉冲输入(STO): 测试脉冲周期:1Hz-25Hz 测试脉冲关断时间:最大1ms
【构造(保护等级)】强冷·开放(IP20)
【重量kg】1.4
公司主营三菱PLC、三菱触摸屏、三菱变频器、三菱伺服电机、三菱伺服驱动器,MR-J4-A系列伺服放大器(驱动器)!
MR-J4-70A伺服放大器(驱动器)批发销售!并提供技术支持询!

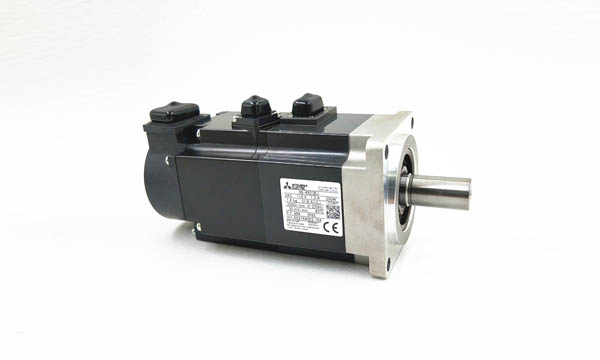

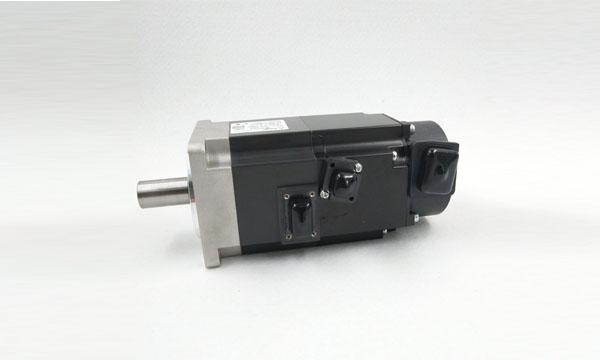

HG-KR73J三菱伺服电机MR-J4系列现货销售,深圳海蓝机电专业代理三菱伺服电机、三菱伺服模块,并提供专业的技术支持,。
三菱伺服电机HG-KR73J价格:面价
三菱伺服电机HG-KR73J基本参数:
【连续特性】:
额定输出[KW]:0.75
额定转矩[N*m]:2.4
【最大转矩[N*m]】:8.4
【额定转速[r/min]】:3000
【最大转速[r/min]】:6000
【瞬时允许转速[r/min]】:6900
【连续额定转矩时的功率】:
标准[kW/s]:45.2
带电磁制动器[kW/s]:41.6
【额定电流】:4.8
【最大电流】:17
【惯量J】:
标准[×10-4kg·m2]:1.26
带电磁制动器[×10-4kg·m2]:1.37
【推荐负载惯量比】:17倍以下
【速度*位置检测器】:绝对位置·增量共用22位编码器(伺服电机每转的分辨率:4194304pulses/rev)
【油封】:有
【质量】:
标准[kg]:2.8
带电磁制动器[kg]:3.8
